游泳池臭氧消毒設計jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

當然具體的臭氧發生器選擇，還是以臭氧實際的水量來選擇。佳環200g/h蜂窩式空氣源臭氧發生器，400g/500的臭氧發生器jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

泳池泳池總水量200噸 水4--6小時循環，設計每小時水量40T/h    jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

按CT值1.6配40g氧氣源臭氧發生器   混合時間取5分鐘jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

利用旁流量投加臭氧，旁流量為主管道40*20%=8T/hjym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

反應罐容積(m3)=循環水流量(m3/h)×旁流水百分比(%)×反應時間(h)jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

              =40*20%*5/60=0.67立方jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

V=π*r2*hjym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

取Φ=800mm  h=1400mmjym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

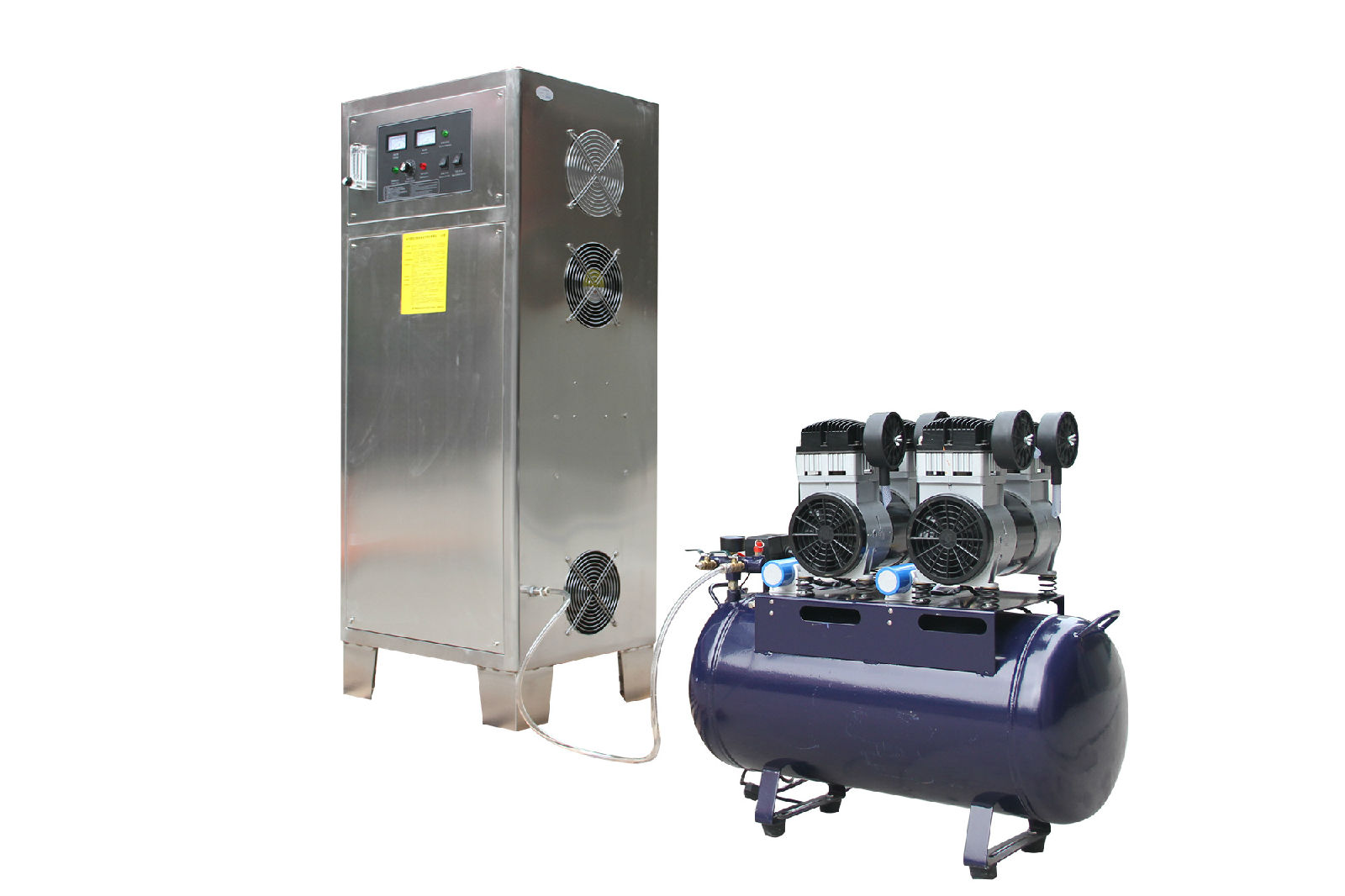

YT-016-40A  40g氧氣源臭氧機參數jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

機箱尺寸：55*40*103cmjym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

臭氧產量：40g/hjym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

輸入電壓：220V  50Hzjym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

功率：1100Wjym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

重量：75.5KGjym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

臭氧濃度：70-90mg/Ljym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

冷卻水量：0.3-0.4T/hjym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

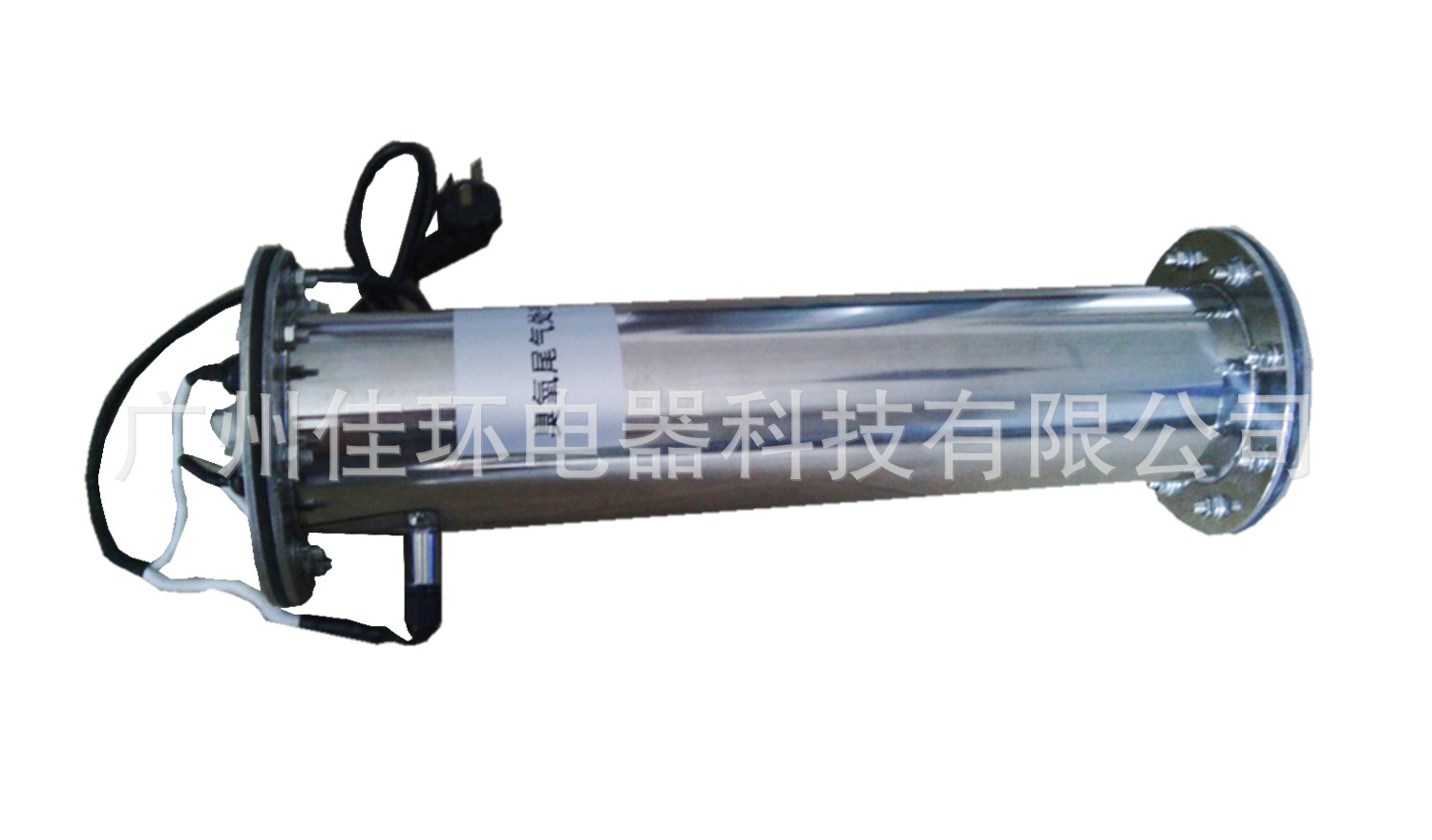

臭氧尾氣處理器jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

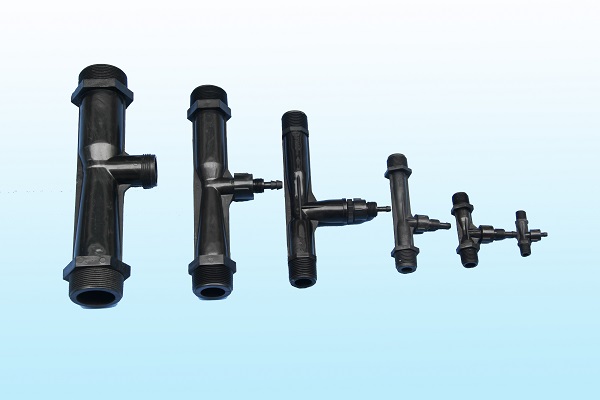

射流器jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

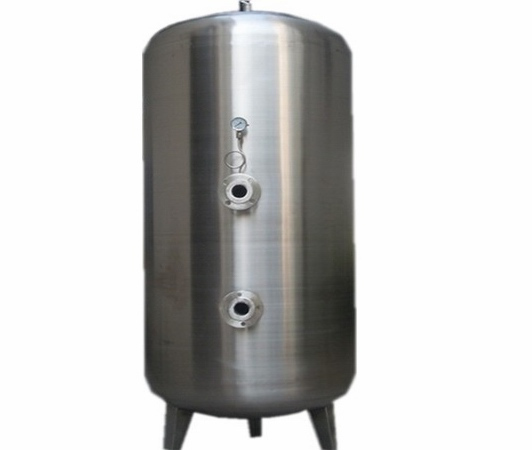

臭氧反應罐 （Φ=800mm  h=1400mm  厚度3mm  304不銹鋼 ）jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

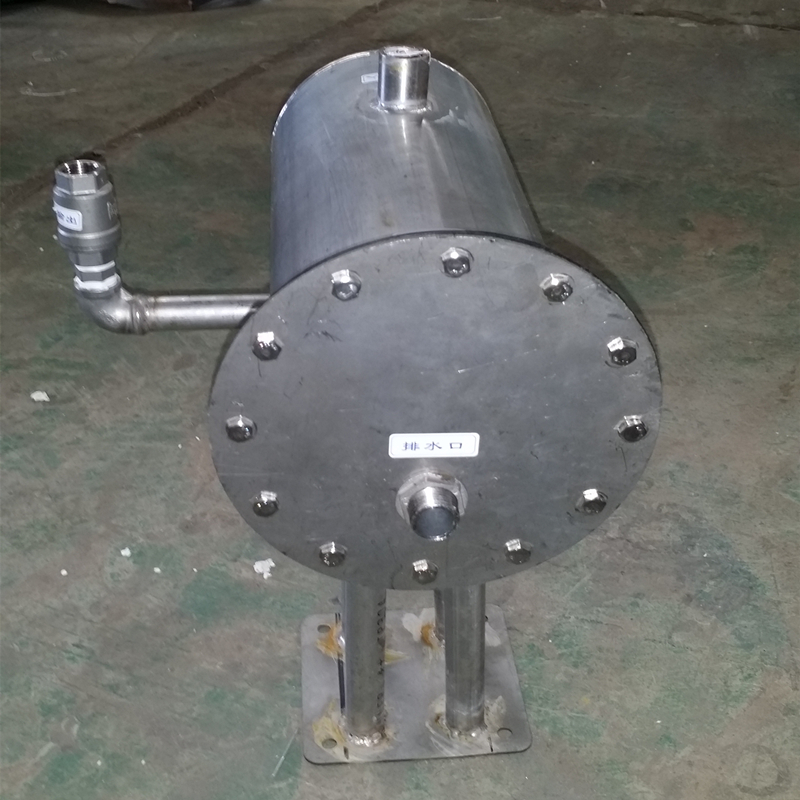

防回水裝置jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

臭氧消毒系統配置：jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

臭氧機的選擇及投加：jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

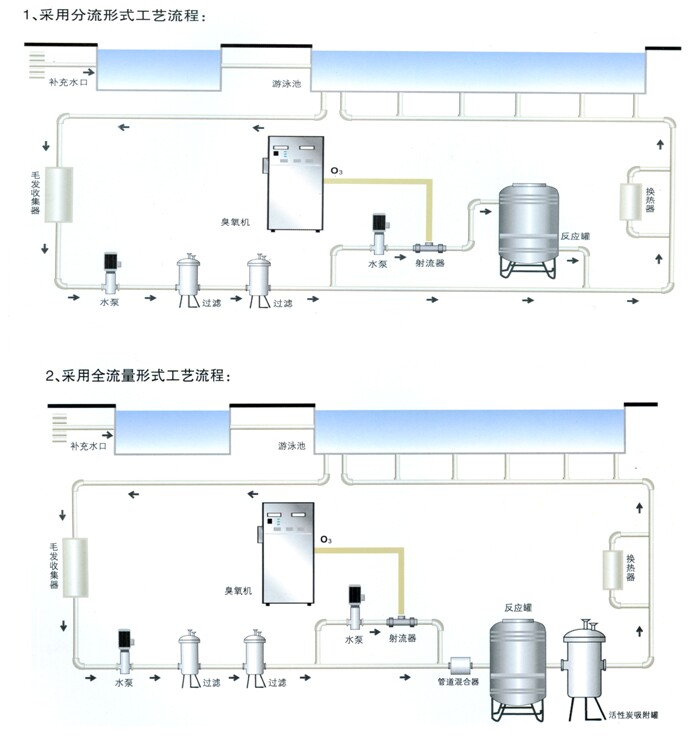

        臭氧發生器產氣中臭氧濃度越高，水中飽和濃度也越高，溶解臭氧的傳質平衡濃度也越高，消毒性能越好。臭氧與水的混合方式一般為增加泵加射流器法混合和氣液混合泵方式混和.通常用裝在旁流管上的射流器把臭氧導入水中，為了保證射流器的進水壓力，在旁流管上安裝管道泵加壓。射流器后的水和臭氧混合液從上側進入反應罐充分接觸后從下側出水與游泳池循環水主管相接。旁流管中的水在高臭氧濃度下消毒后再和主管中的水混合并產生氧化反應。商業游泳池水循環周期采用4~6h，旁流管水流量為循環水主管流量的15%～25%，可保證臭氧在進入主管線前有足夠的傳質效率和足夠的接觸時間（4-6分）。jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

按下式計算臭氧發生器的大小：jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

臭氧發生器產量（g/h）= 循環水流量（m3/h）× 臭氧投加濃度（g/m3）。jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

反應罐用來使水中無機和有機污染物被溶解的臭氧氧化并進行消毒殺菌，反應罐上部的排氣閥應與臭氧破壞裝置連接使在進入大氣前除去未溶解的臭氧。jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

反應罐的容積按下式確定：jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

反應罐容積（m3）= 循環水流量（m3/h）× 旁流水百分比（%）× 反應時間（h）。jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

歡迎新老顧客來電垂詢（楊生：13802417476），更歡迎新老顧客來我司指導我們的工作（廣州市白云區人和鎮東華工業區華隆路2號）。jym臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】
